PC Huế: Bảo vệ rơ le theo công nghệ kỹ thuật số

Công ty Điện lực Huế cho biết, nhằm nâng cao năng lực năng lực của thiết bị, giảm số lượng thiết bị lắp đặt, đơn giản hoá trong việc đấu nối, nâng cao độ tin cậy của hệ thống bảo vệ điều khiển… Nhóm tác giả của Công ty đã thiết kế giải pháp thiết lập cấu hình dự phòng, nâng cao Độ tin cậy của hệ thống bảo vệ rơ le theo công nghệ kỹ thuật số.

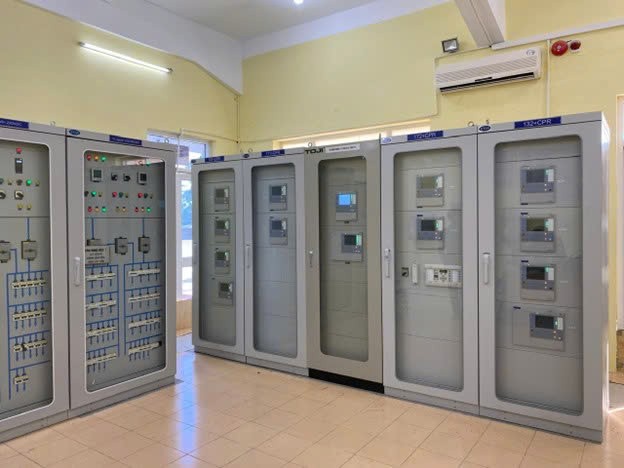

Hệ thống bảo vệ điều khiển theo công nghệ kỹ thuật số tại TBA 110kV Phú Bài. Ảnh. D. Huyền

Tính đến hết tháng 2/2025, PC Huế hiện đang quản lý vận hành 15 trạm biến áp (TBA) 110kV ở chế độ không người trực để cấp điện cho toàn thành phố Huế. Tại các TBA đều được trang bị hệ thống rơ le bảo vệ, hệ thống tự động hóa SCADA, báo cháy, báo khói, camera, trong đó có 14 TBA được xây dựng theo mô hình TBA truyền thống và 1 TBA kỹ thuật số.

Để thực hiện được giải pháp, nhóm tác giả thực hiện thu thập toàn bộ các tín hiệu đo lường bảo vệ của các TU, TI tại các ngăn xuất tuyến và cấu hình các chức năng dự phòng trên thiết bị điều khiển bảo vệ.

Cụ thể, nhằm nâng cao độ tin cậy của các tín hiệu đo lường từ các MU cấp cho các bảo vệ quan trọng, cấu hình rơle theo tiêu chuẩn IEC61850-9-2 cho phép thiết lập chức năng dự phòng tín hiệu đo cho các bảo vệ theo cơ chế lựa chọn nguồn cấp tín hiệu đo từ các MU khác nhau. Cấu trúc logic mạch dòng dự phòng cho ngăn đường dây 171 được thiết lập trên phần mềm cấu hình.

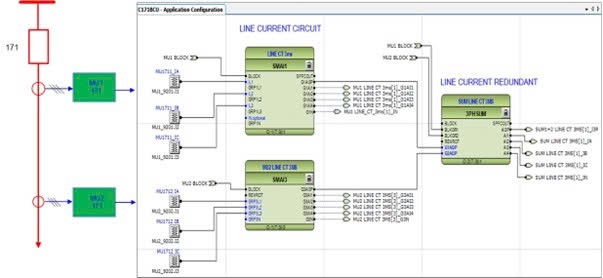

Cấu trúc logic mạch dòng dự phòng. Ảnh: D. Huyền

Căn cứ vào các tín hiệu về trạng thái thiết bị (health check, synch check), các IED có thể tự động lựa chọn nguồn tín hiệu đo đầu vào cho các khối xử lý tín hiệu đo, đồng thời gửi cảnh báo về các sự kiện liên quan đến giám sát tín hiệu đo.

Với giải pháp này, dữ liệu đầu vào các hệ thống đo lường và bảo vệ quan trọng sẽ đảm bảo được liên tục, nâng cao độ tin cậy và hiệu năng của hệ thống.

Nhóm tác giả cũng thực hiện thiết lập phương thức dự phòng chéo cho hệ thống bảo vệ rơle trên Process Plus. Thiết kế bảo vệ dự phòng trên công nghệ Process Bus cho phép thực hiện theo mô hình dự phòng chép các chức năng bảo vệ trên các thiết bị tách biệt về mặt vật lý.

Giải pháp được triển khai nghiên cứu và thực hiện tháng từ 5/2023 tại TBA 110kV không người trực (KNT) Phú Bài theo công nghệ kỹ thuật số cho đến nay.

Với giải pháp này, nhóm tác giả đã phát triển và làm chủ công nghệ trong việc thiết lập cấu hình dự phòng, nâng cao độ tin cậy của hệ thống bảo vệ rơ le theo công nghệ kỹ thuật số. Giải pháp thiết kế dự phòng chức năng bảo vệ trên Process Bus cho phép sử dụng năng lực của thiết bị, giảm số lượng thiết bị lắp đặt, đơn giản hoá trong việc đấu nối, nâng cao độ tin cậy của hệ thống bảo vệ điều khiển.

Đồng thời, giúp linh hoạt trong việc xây dựng phương thức cho hệ thống bảo vệ điều khiển của TBA 110kV không người trực theo công nghệ kỹ thuật số, cải thiện tín hiệu đo lường và bảo vệ, giúp đơn giản hóa trong công tác quản lý vận hành đối với TBA 110kV không người trực.
